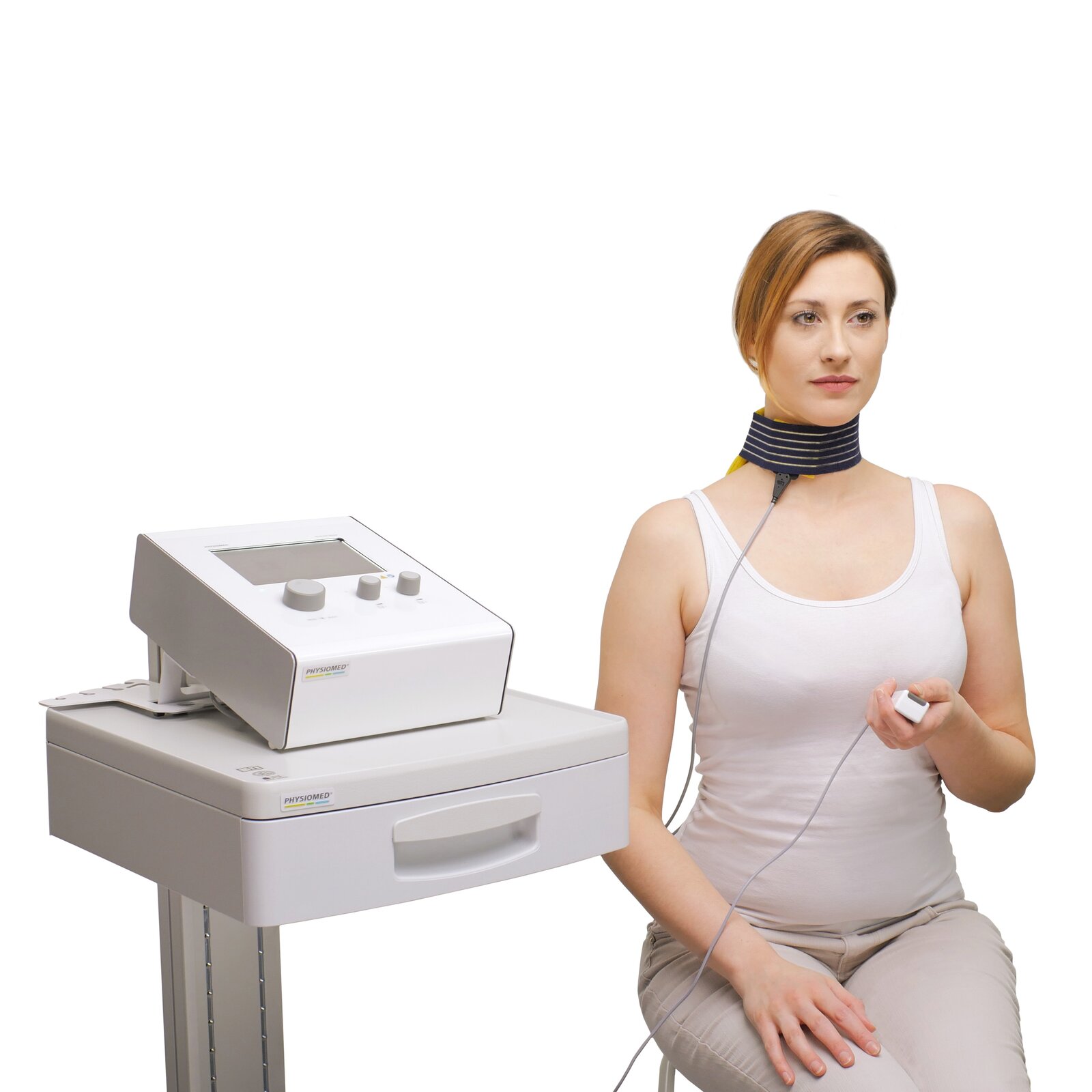

vocaSTIM-Master

Stimmlippentherapie

Ausstattung

  • Schutzklasse nach IEC 60601-1 / VDE 750 Teil1 I, Typ: BF
  • Medizinprodukt Klasse IIa
  • Farbiges Touch Display: Intuitive Bedienführung mit der PHYSIOMED-Einknopfbedienung
  • Umfassender Überblick über alle Therapieparameter
  • Differenziertes Diagnostikmenü mit Abstufung der Schädigungsgrade und Erstellung des Akkommodationsquotienten
  • Umfangreiche Indikationsliste mit Hinweisen zur Therapie, Dosierungsvorschlägen und Abbildungen
  • Patientendatenbank und Potpourris
  • Individuell: Personalisierte Historie
  • Umfangreiches Indikationsmenü mit 3D Grafiken zur Elektrodenanlage
  • Speicher und Favoritenmenü für patientenindividuelles Training
  • Zweikanaltechnik für zeitversetzte Stimulation unterschiedlicher Nerven bzw. Muskeln
  • Fußtaster zur leichteren Bedienung des Geräts bei der Diagnostik
  • Auf das klinische Bild und den Schweregrad abgestimmte Therapieübungen
  • Audioplayer mit Stimm- und Tonübungen im Gerät integriert
  • T/R alt (mit der MHH entwickelter 2-Kanal-Dysphagie-Strom / Mundboden wird zuerst stimuliert [CH1] dann Kehlkopf-Heber [CH2])
  • Diagnose und Behandlung von Larynxparesen sowie Schluckbeschwerden
  • Reizstromunterstütztes Stimmtraining mit Phonationsübungen im Gerät
  • Elektrotherapie mit 13 Stromformen
  • Handtaster als Not-Aus-Schalter oder für Intentionsübungen
  • Zwei-Kanal–Technik (zeitlich alternierend und synchron)

Technische Daten

  • Maße (L/B/H): 37/31,5/17,5 cm
  • Gewicht: 6,5 kg
  • Netzanschluss: 100 – 240 VAC ± 10 %
  • Netzfrequenz: 50 – 60 Hz
  • Leistungsaufnahme: 120 VA
  • Stromaufnahme: 0,6 A / 1,2 A
  • Netzsicherungen bei 100 – 240 VAC: T2AL, 250 V
  • Stromform Ausgangsdaten
    • G 5 mA/500 Ohm
    • TENS, UR, IG30, IG50, FM, FaS, T/R, T/R sync, T/R alt 15 mA/500 Ohm
    • Mittelfrequente Stromformen (AMF, MT und KOTS) 20 mA/500 Ohm

Studien

Zu den vocaSTIM-Master Studien

Dokumente

Broschüre

Patientenflyer

Produktbilder

Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms

Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms

Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms

Zubehör

Gebrauchsanweisung

Broschüre mit ausführlichen Informationen zu allen Gerätefunktionen und zur Bedienung. Bei Bestellung bitte jeweils Gerätemodell, Seriennummer und Sprache angeben.


vocaSTIM Therapieheft

Netzkabel

Universelles Netzkabel für viele PHYSIOMED-Geräte

  • Länge: 300 cm
  • Mit rechtwinkligem Stecker am Geräteende
  • Europäischer Standardnetzstecker
Handtaster

Handtaster zur manuellen Stromauslösung bei der Nerv- und Muskelstimulation

  • Zur Durchführung von Intentionsübungen
  • Auch als Therapieunterbrechungs-Taste (Notausschalter) verwendbar

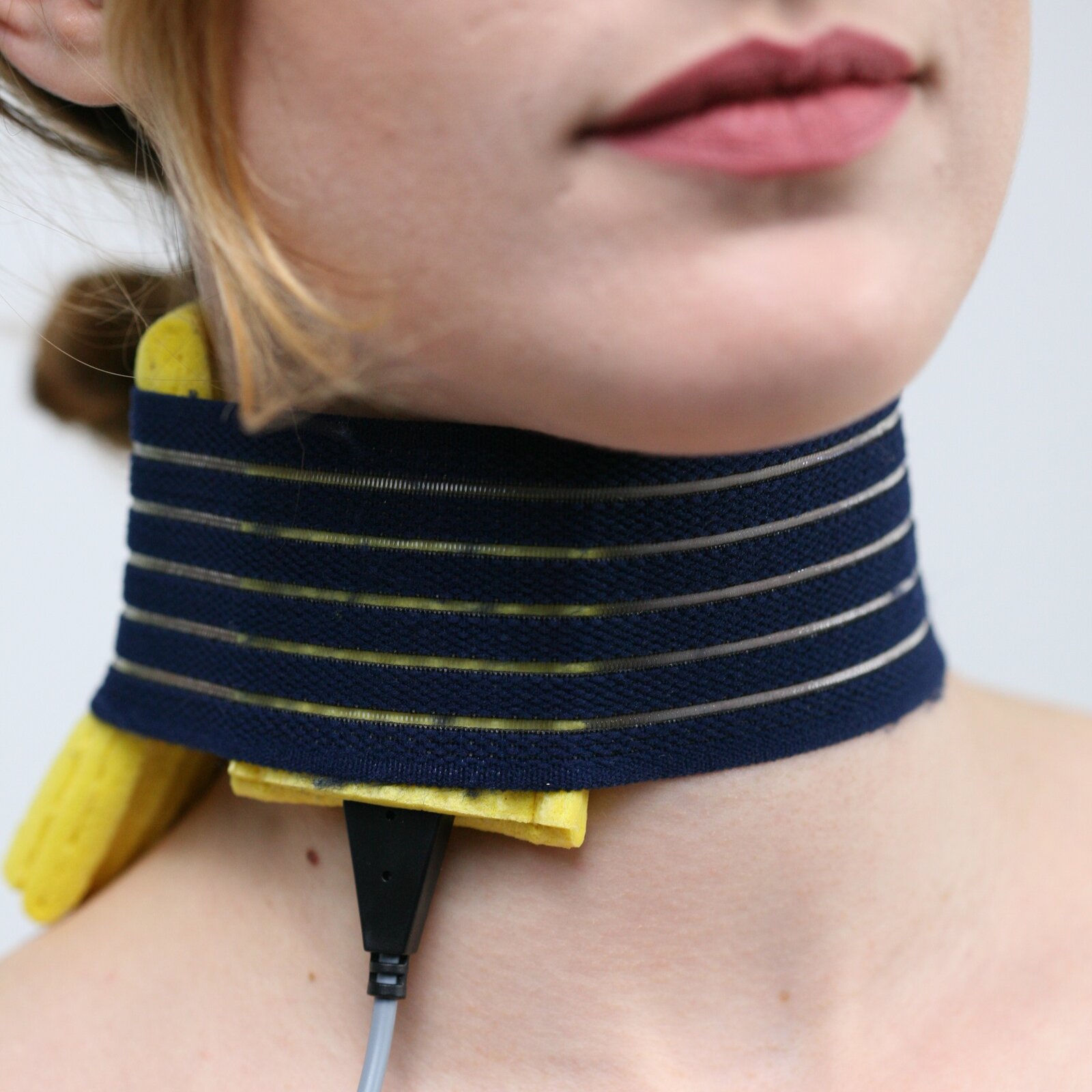

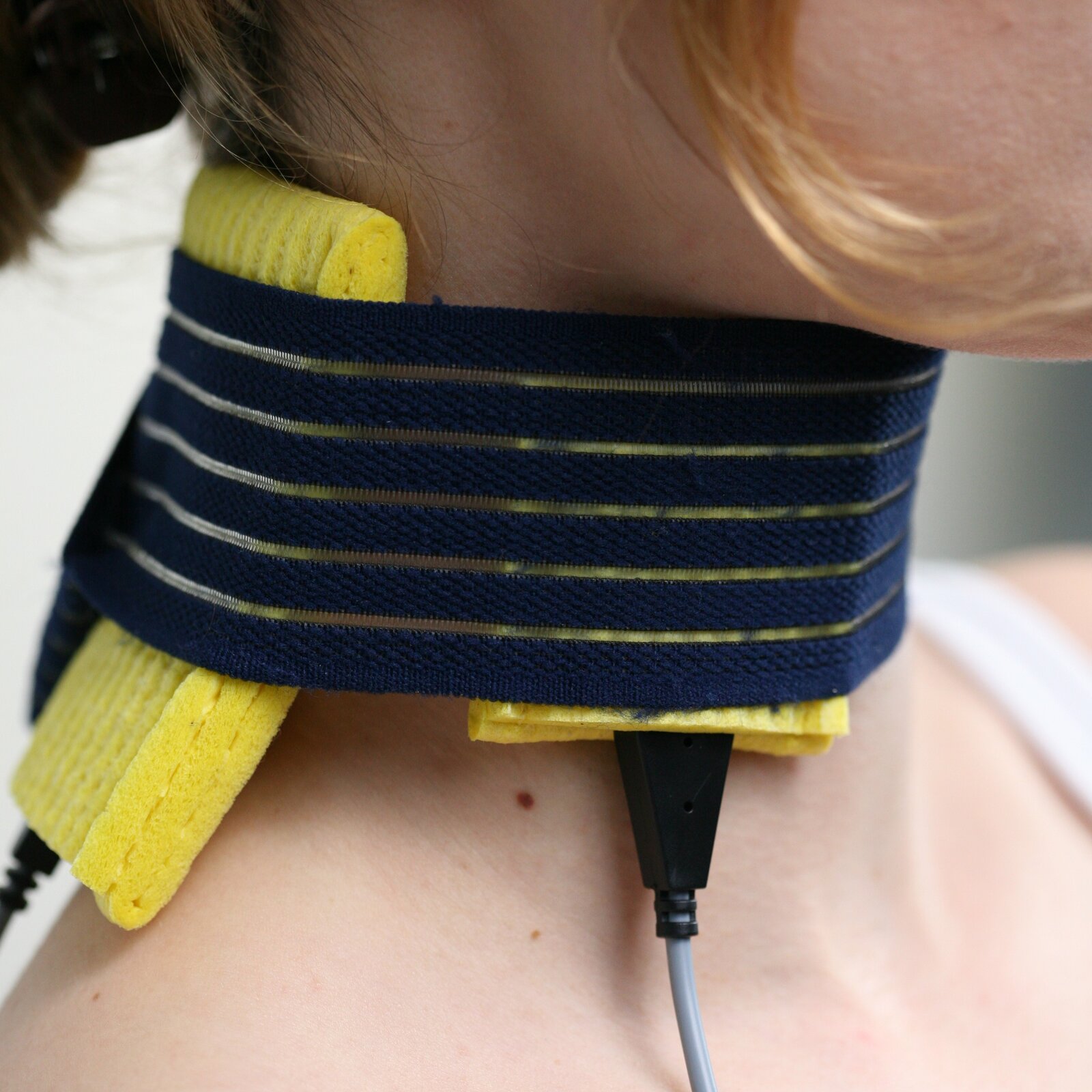

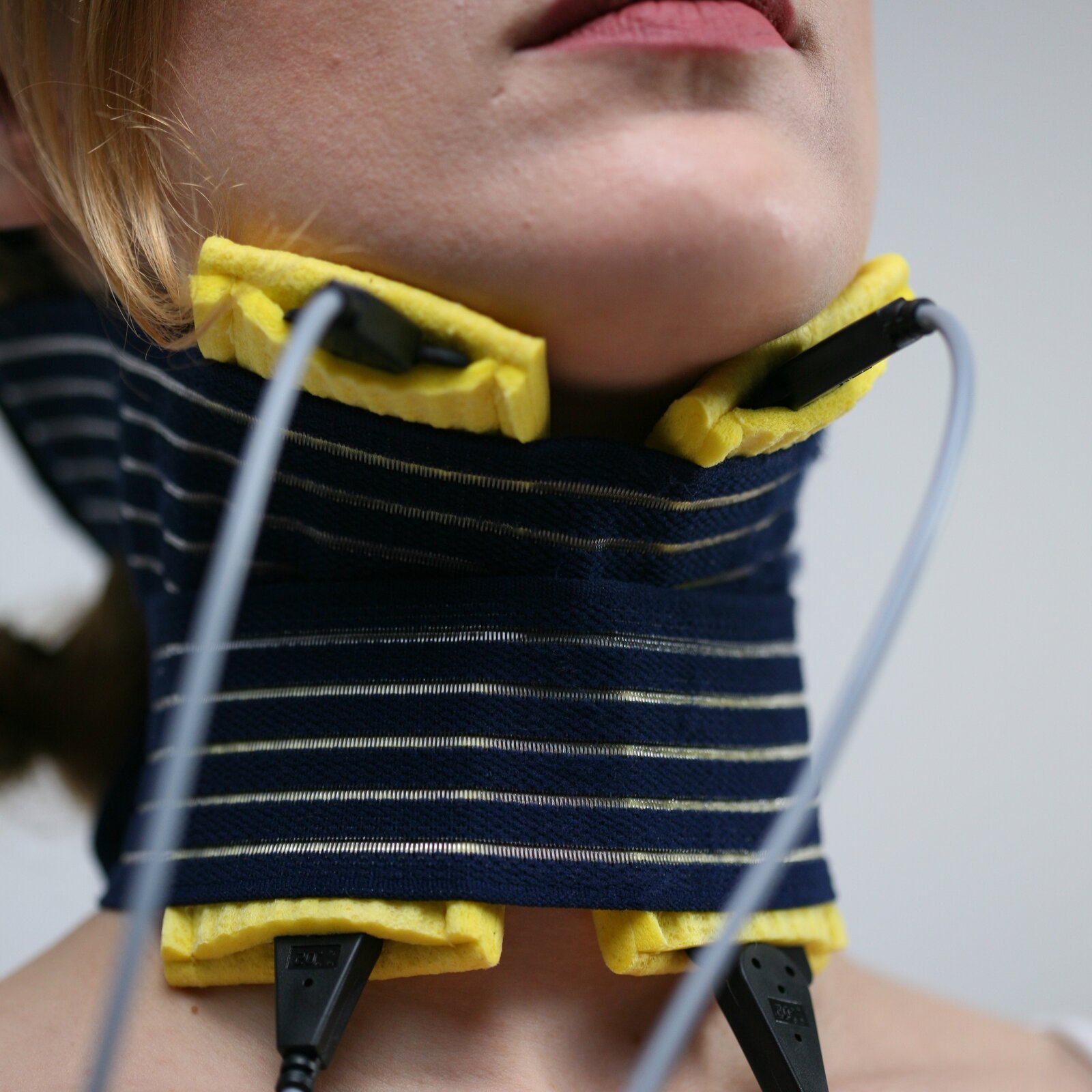

Elastik-Gewebeband

Patientenkabel

Patientenkabel (Verbindung zwischen Elektrotherapiegerät und Elektroden)

  • Länge: ca. 180 cm
  • Winkelstecker
Plattenelektrode EF 10 mit Kabel (2er-Set)

Flexible Plattenelektrode (mit Farbcodierung)

  • 2x Plattenelektrode mit Kabel grau/weiß
  • Maße (L/B): ca. 4/3 cm
  • Zugehörige Viskosetasche EF 10 (siehe weiteres Zubehör)
Viskosetasche EF 10

Viskosetasche für Plattenelektrode EF 10

  • Maße (L/B): ca. 5/5,5 cm
Plattenelektrode EF 50 mit Kabel (2er-Set)

Flexible Plattenelektrode (mit Farbcodierung)

  • 2x Elektrode mit Kabel grau/weiß
  • Maße (L/B): ca. 8/6 cm
  • Zugehörige Viskosetasche EF 50 (siehe weiteres Zubehör)
Viskosetasche EF 50

Viskosetasche für Plattenelektrode EF 50

  • Maße (L/B): ca. 11/9 cm

Diagnostik Fußtaster
PHYSIOPADS-Klebeelektrode Ø 3,2 cm (4er-Set)

Wiederverwendbare, extrem gut leitende Klebeelektrode

  • Runde Elektrodenform
  • Durchmesser: 3,2 cm
  • Anzahl: 4 Stück
PHYSIOPADS-Klebeelektrode 5 x 5 cm (4er-Set)

Wiederverwendbare, extrem gut leitende Klebeelektrode

  • Maße (L/B): 5/5 cm
  • Anzahl: 4 Stück
PHYSIOPADS-Klebeelektrode 9 x 5 cm (4er-Set)

Wiederverwendbare, extrem gut leitende Klebeelektrode

  • Maße (L/B): 5/9 cm
  • Anzahl: 4 Stück
PHYSIOPADS-Klebeelektrode 13 x 8 cm (2er-Set)

Wiederverwendbare, extrem gut leitende Klebeelektrode

  • Maße (L/B): 13/8 cm
  • 2 mm Stecker
  • Abwaschbare Schaumrückseite
  • Anzahl: 2 Stück
Verbindungskabel für PHYSIOPADS-Klebeelektroden, 4er-Set (I/II)
Gerätewagen Vexio-Cart für Expert-Line
  • Exzellente Stabilität und Standfestigkeit
  • Arretierbare Leichtlaufrollen für mobilen Einsatz
  • Maße (L/B/H): 60/55/100 cm
  • Durchmesser Rollen: 100 mm

Verlängerungskabel 100 cm

vocaSTIM-Master
Ihre Vorteile auf einen Blick

  • Einsatz für Neuro-Rehabilitation, HNO-Ärzte und Logopädie für die Diagnose, Therapie und Verlaufskontrolle einer Larynxparese
  • Zusätzlich zur Linderung von paresebedingten Schluck- und Stimmstörungen
  • Schnelle, unkomplizierte Diagnose des Schädigungsgrades der paretischen Muskulatur mit automatischer Übernahme in personalisierte Menüführung
  • Exakte Anpassung von Therapieeinstellungen, Elektrodenanlage und Übungen
  • Große Auswahl an Phonationsübungen, die mit Hilfe des umfangreichen Indikationsmenüs ausgewählt bzw. bestimmt werden. Bilder zur Elektrodenanlage erleichtern die therapeutische Anwendung
  • Stimulation durch Handtaster bei Bedarf
  • Flexible Anpassung der Übungen an den Schädigungsgrad
  • Schutz der Muskulatur bei Störbildern durch geschädigte Nervenbahnen
  • Menü zur rationellen Bestimmung des Akkommodationsquotienten
  • Bedienung per Fußtaster, um die Hände für die gleichzeitig benötigte Laryngoskopie frei zu haben
  • Maximal schneller Einstieg in die Therapie: Direkt, über Programmspeicher oder Indikations-Index
